Automatic Slitting Machine – Máy Chia Cuộn Tự Động Đa Năng

Automatic Slitting Machine hay máy chia cuộn tự động là thiết bị công nghiệp chuyên dùng để chia các cuộn vật liệu khổ lớn thành nhiều cuộn nhỏ theo chiều rộng và kích thước yêu cầu. Máy được ứng dụng rộng rãi trong các ngành sản xuất màng film, PET, màng bảo vệ, băng keo, giấy, vải không dệt, cao su, foam và các vật liệu dạng cuộn khác.

So với máy chia cuộn thông thường, automatic slitting machine được tích hợp hệ thống điều khiển tự động, kiểm soát lực căng, dẫn hướng vật liệu, tốc độ máy và quá trình cuộn lại. Nhờ đó, máy có thể đáp ứng yêu cầu sản xuất liên tục với độ chính xác và tính ổn định cao.

Mục lục

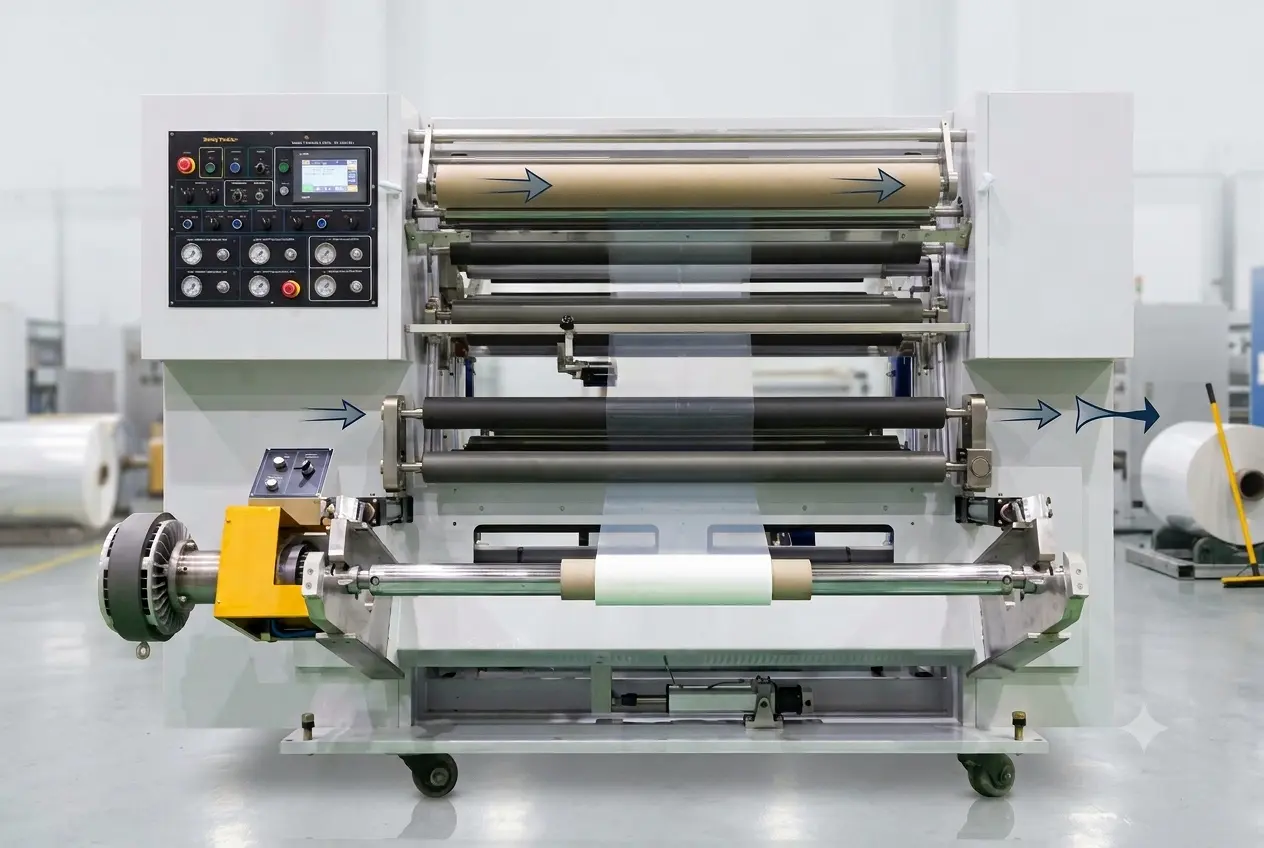

Automatic Slitting Machine là gì?

Automatic Slitting Machine là máy chia cuộn được thiết kế để tự động hóa quá trình xả cuộn – chia vật liệu – cuộn lại.

Vật liệu từ một cuộn lớn được đưa vào máy thông qua hệ thống unwinding. Sau đó, vật liệu đi qua bộ phận slitting để được chia thành nhiều dải có chiều rộng khác nhau. Các dải vật liệu sau khi cắt tiếp tục được cuộn lại bằng hệ thống rewinding.

Quy trình cơ bản:

Unwinding → Web Guiding → Slitting → Tension Control → Rewinding

Tùy theo yêu cầu sản xuất, máy có thể được trang bị PLC, HMI, servo motor, biến tần, cảm biến lực căng, EPC/web guide và các hệ thống tự động hóa khác.

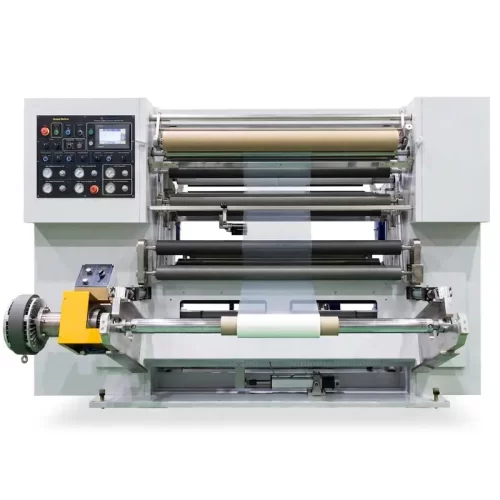

Cấu tạo của máy chia cuộn tự động

Một Automatic Slitting Machine hoàn chỉnh thường bao gồm nhiều cụm thiết bị phối hợp với nhau để đảm bảo quá trình chia cuộn diễn ra ổn định.

1. Hệ thống Unwinding – Xả cuộn

Unwinding unit có nhiệm vụ giữ và cấp cuộn nguyên liệu vào máy.

Tùy thiết kế, hệ thống có thể phù hợp với nhiều loại cuộn có:

Đường kính lớn.
Trọng lượng cao.
Chiều rộng khác nhau.
Độ dày vật liệu khác nhau.

Hệ thống xả cuộn cần duy trì khả năng cấp vật liệu ổn định và phối hợp với hệ thống tension control trong suốt quá trình vận hành.

2. Hệ thống Slitting – Chia cuộn

Đây là bộ phận trung tâm của máy, nơi vật liệu được chia thành nhiều dải theo kích thước yêu cầu.

Hệ thống dao có thể được cấu hình tùy theo vật liệu cần gia công. Đối với film mỏng, băng keo, giấy, non-woven, cao su hoặc foam, việc lựa chọn loại dao và phương pháp cắt phù hợp có ảnh hưởng trực tiếp đến chất lượng mép cắt.

Một hệ thống slitting tốt cần đảm bảo:

Chiều rộng chia chính xác.
Mép cắt ổn định.
Giảm ba via và bụi cắt.
Hạn chế biến dạng vật liệu.
Duy trì chất lượng ổn định trong quá trình chạy máy.

3. Tension Control – Điều khiển lực căng

Tension control system là một trong những hệ thống quan trọng nhất của máy chia cuộn tự động.

Trong quá trình chạy, vật liệu phải được duy trì ở mức lực căng phù hợp. Nếu lực căng quá thấp, vật liệu có thể bị nhăn hoặc cuộn không chặt. Nếu lực căng quá cao, vật liệu có thể bị kéo giãn, biến dạng hoặc ảnh hưởng đến chất lượng thành phẩm.

Một hệ thống automatic tension control giúp duy trì lực căng ổn định khi đường kính cuộn thay đổi trong quá trình xả và cuộn lại.

4. EPC / Web Guide

Đối với các loại film và vật liệu mỏng, việc duy trì vị trí vật liệu chính xác trong quá trình chạy rất quan trọng.

Hệ thống EPC – Edge Position Control hoặc web guide system giúp phát hiện và điều chỉnh vị trí của vật liệu, hạn chế hiện tượng chạy lệch mép.

Hệ thống này đặc biệt hữu ích đối với:

PET film.
PE film.
PP film.
Protective film.
Adhesive tape.
Laminated film.

5. Rewinding – Cuộn lại thành phẩm

Sau khi được chia, các dải vật liệu được đưa đến hệ thống rewinding để tạo thành những cuộn thành phẩm.

Hệ thống rewinding cần đảm bảo:

Cuộn đều.
Mép cuộn thẳng.
Độ căng ổn định.
Không nhăn.
Không trượt vật liệu.
Đường kính cuộn đáp ứng yêu cầu.

Tùy ứng dụng, máy có thể sử dụng các loại shaft và phương pháp cuộn khác nhau.

6. PLC và HMI Control

Máy chia cuộn tự động hiện đại thường được trang bị PLC và HMI để điều khiển và giám sát quá trình sản xuất.

Người vận hành có thể cài đặt hoặc theo dõi các thông số như:

Tốc độ máy.
Chiều rộng chia.
Lực căng.
Đường kính cuộn.
Chiều dài cuộn.
Vị trí dao.
Thông số rewinding.
Trạng thái hoạt động của máy.

Việc tập trung các thông số trên HMI giúp quá trình vận hành thuận tiện hơn và giảm thao tác thủ công.

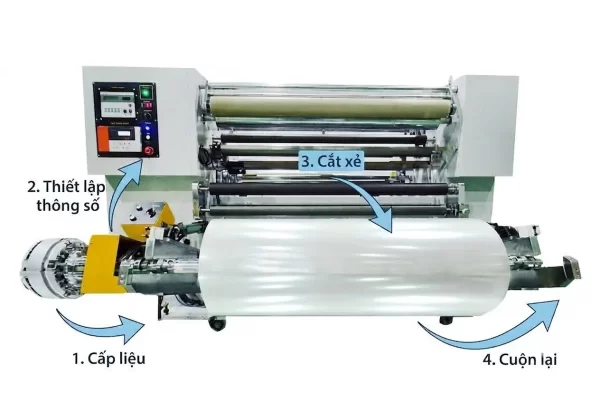

Automatic Slitting Machine hoạt động như thế nào?

Quy trình vận hành của một máy chia cuộn tự động công nghiệp có thể được mô tả qua các bước sau:

Bước 1: Nạp cuộn nguyên liệu

Cuộn vật liệu lớn được đưa lên hệ thống unwinding và cố định trên trục máy.

Bước 2: Cài đặt thông số

Người vận hành nhập các thông số sản xuất như chiều rộng thành phẩm, tốc độ, lực căng và các thông số liên quan.

Bước 3: Dẫn vật liệu qua máy

Vật liệu được dẫn qua các con lăn và hệ thống web guide trước khi đến khu vực slitting.

Bước 4: Chia vật liệu

Hệ thống dao thực hiện quá trình cắt dọc cuộn vật liệu thành các dải có chiều rộng yêu cầu.

Bước 5: Kiểm soát lực căng

Tension control duy trì lực căng phù hợp trong suốt quá trình vận hành.

Bước 6: Cuộn lại

Các dải vật liệu sau khi chia được cuộn lại thành nhiều cuộn thành phẩm.

Bước 7: Hoàn thành

Sau khi đạt chiều dài hoặc đường kính cài đặt, máy dừng hoặc chuyển sang chu trình tiếp theo tùy cấu hình.

Ưu điểm của Automatic Slitting Machine

Tăng năng suất sản xuất

Máy slitting machine có khả năng vận hành liên tục và ổn định, phù hợp với các dây chuyền sản xuất có sản lượng lớn.

Việc tự động hóa quá trình xả cuộn, kiểm soát tension và rewinding giúp giảm thời gian thao tác giữa các công đoạn.

Độ chính xác cao

Hệ thống điều khiển tự động giúp kiểm soát:

Chiều rộng chia.
Tốc độ.
Lực căng.
Vị trí vật liệu.
Đường kính cuộn.

Điều này giúp nâng cao tính đồng đều của các cuộn thành phẩm.

Giảm nhân công

So với các phương pháp chia cuộn thủ công, máy tự động giảm đáng kể số lượng thao tác của người vận hành.

Người vận hành chủ yếu thực hiện công việc cài đặt, giám sát và xử lý các yêu cầu trong quá trình sản xuất.

Giảm hao hụt vật liệu

Việc kiểm soát chính xác vị trí dao và lực căng giúp hạn chế các lỗi như:

Mép cắt không đều.
Cuộn bị lệch.
Vật liệu bị nhăn.
Cuộn thành phẩm không đạt yêu cầu.

Linh hoạt trong sản xuất

Máy có thể được thiết kế để chia một cuộn lớn thành nhiều cuộn nhỏ với các chiều rộng khác nhau.

Điều này giúp doanh nghiệp đáp ứng nhiều đơn hàng và quy cách sản phẩm trên cùng một hệ thống máy.

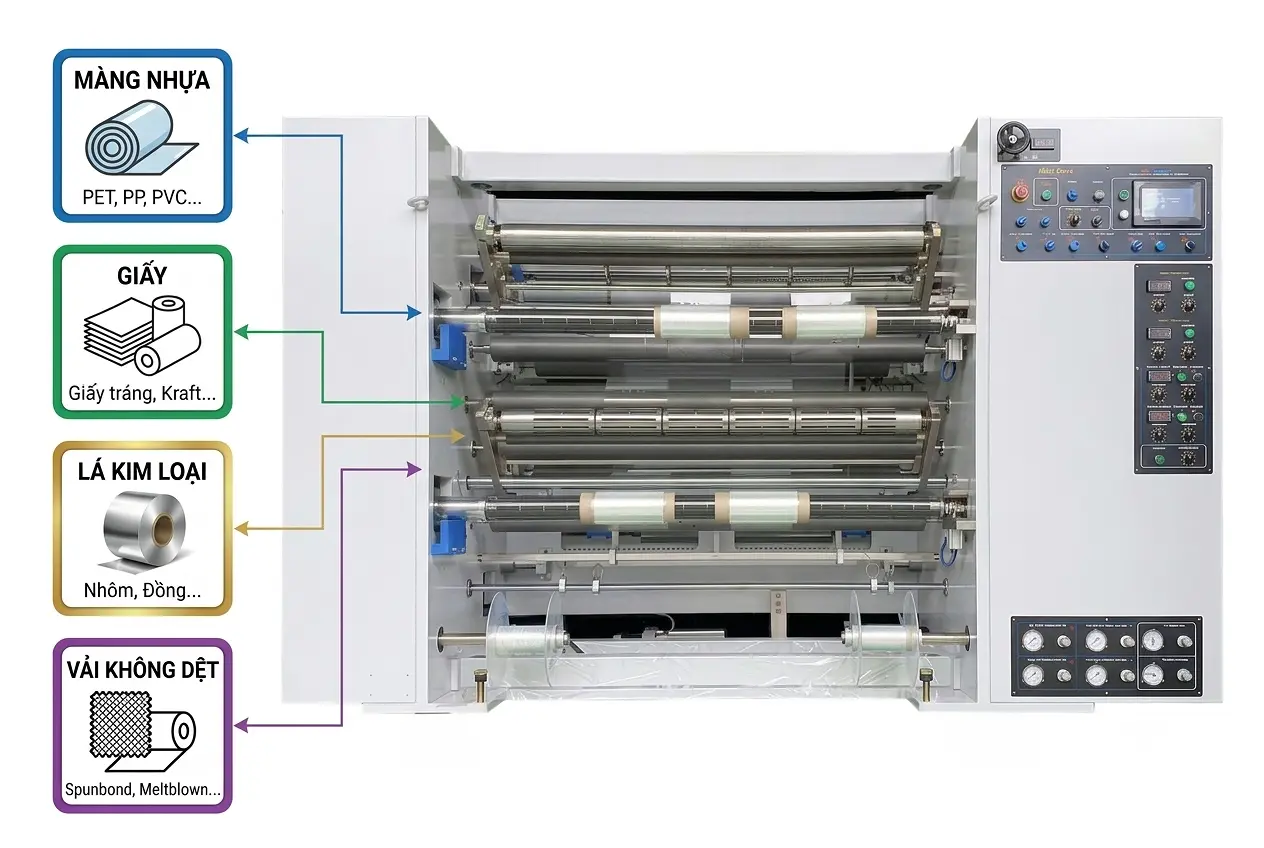

Automatic Slitting Machine dùng cho những vật liệu nào?

Một trong những ưu điểm của máy chia cuộn tự động là có thể được thiết kế cho nhiều loại vật liệu khác nhau.

Máy chia cuộn Film

Film Slitting Machine được sử dụng để chia các loại màng film dạng cuộn như:

PE film.
PP film.
PET film.
BOPP film.
CPP film.
Laminated film.

Đối với film mỏng, tension control và web guiding là những yếu tố đặc biệt quan trọng.

Máy chia cuộn màng PET

PET Film Slitting Machine được sử dụng để chia cuộn PET thành nhiều khổ nhỏ hơn.

Màng PET được ứng dụng trong:

Điện tử.
Bao bì.
In ấn.
Băng keo.
Vật liệu cách điện.
Màng bảo vệ.

Máy chia cuộn màng bảo vệ

Protective Film Slitting Machine dùng để chia các loại màng bảo vệ thành những khổ theo yêu cầu.

Ứng dụng có thể bao gồm màng bảo vệ:

Inox.
Nhôm.
Kính.
Nhựa.
Tấm kim loại.
Bề mặt sản phẩm công nghiệp.

Máy chia cuộn băng keo

Adhesive Tape Slitting Machine được sử dụng để chia cuộn băng keo lớn thành các cuộn nhỏ hơn.

Máy có thể được cấu hình cho các loại:

Adhesive tape.
Double-sided tape.
Acrylic tape.
Industrial tape.
Một số vật liệu tape đặc biệt.

Máy chia cuộn giấy

Paper Slitting Machine được sử dụng trong ngành giấy, bao bì và in ấn để chia cuộn giấy lớn thành nhiều cuộn có chiều rộng nhỏ hơn.

Máy chia cuộn vải không dệt

Non-woven Slitting Machine được sử dụng để chia cuộn non-woven theo các khổ khác nhau phục vụ sản xuất.

Máy chia cuộn cao su và foam

Đối với rubber và foam, máy cần được thiết kế phù hợp với độ dày, độ đàn hồi và đặc tính của từng loại vật liệu.

Automatic Slitter Rewinder Machine

Automatic Slitter Rewinder Machine là cấu hình máy kết hợp quá trình chia cuộn và cuộn lại trong cùng một hệ thống.

Quy trình:

Unwinding → Slitting → Tension Control → Rewinding

Cấu hình này phù hợp với những dây chuyền cần xử lý vật liệu dạng cuộn liên tục.

Các thông số quan trọng khi lựa chọn slitter rewinder machine gồm:

Maximum web width.
Maximum unwind diameter.
Maximum rewind diameter.
Slitting width.
Slitting speed.
Material thickness.
Number of slitting knives.
Tension range.
Rewinding method.

Các thông số cần xác định khi mua Automatic Slitting Machine

Để lựa chọn đúng máy, doanh nghiệp nên xác định đầy đủ các thông số của vật liệu và sản phẩm đầu ra.

1. Loại vật liệu

Ví dụ:

PET.
PE.
PP.
BOPP.
Paper.
Adhesive tape.
Non-woven.
Rubber.
Foam.

2. Độ dày vật liệu

Độ dày ảnh hưởng đến phương pháp slitting, loại dao, tension và rewinding.

3. Chiều rộng cuộn nguyên liệu

Cần xác định maximum web width của cuộn đầu vào.

4. Đường kính cuộn nguyên liệu

Thông số này quyết định khả năng của hệ thống unwinding.

5. Chiều rộng cuộn thành phẩm

Cần xác định các kích thước cuộn thành phẩm cần sản xuất.

6. Đường kính cuộn thành phẩm

Đường kính rewinding tối đa ảnh hưởng đến lựa chọn cấu hình máy.

7. Tốc độ sản xuất

Tốc độ máy cần được lựa chọn dựa trên vật liệu, độ dày và yêu cầu sản lượng.

8. Độ chính xác

Đối với film mỏng, PET film, protective film và các vật liệu kỹ thuật, cần đặc biệt quan tâm đến độ chính xác chiều rộng và khả năng kiểm soát mép cuộn.

Automatic Slitting Machine và máy chia cuộn thông thường khác nhau như thế nào?

Tiêu chí	Máy chia cuộn thông thường	Automatic Slitting Machine
Mức độ tự động hóa	Thấp hoặc trung bình	Cao
Điều khiển tốc độ	Có thể thủ công	Tự động
Tension control	Tùy cấu hình	Thường được tích hợp
Web guiding	Tùy máy	Có thể tích hợp
PLC/HMI	Có thể không có	Thường được sử dụng
Năng suất	Phụ thuộc thao tác	Phù hợp sản xuất liên tục
Độ ổn định	Phụ thuộc người vận hành	Cao hơn khi được cấu hình phù hợp
Khả năng mở rộng	Hạn chế hơn	Có thể tích hợp nhiều chức năng tự động

Tuy nhiên, cấu hình thực tế của từng máy có thể khác nhau. Không phải mọi Automatic Slitting Machine đều có cùng mức độ tự động hóa; doanh nghiệp cần căn cứ vào thông số kỹ thuật cụ thể của từng model.

Làm thế nào để lựa chọn máy chia cuộn tự động phù hợp?

Không nên chỉ lựa chọn máy dựa trên tốc độ tối đa. Một máy phù hợp cần được lựa chọn dựa trên sự tương thích giữa vật liệu – dao – tension – tốc độ – rewinding – kích thước cuộn.

Doanh nghiệp nên chuẩn bị các thông tin:

Loại vật liệu → Độ dày → Chiều rộng cuộn liệu → Đường kính cuộn liệu → Chiều rộng thành phẩm → Đường kính cuộn thành phẩm → Tốc độ yêu cầu → Số lượng dao → Yêu cầu độ chính xác

Từ các thông số này, nhà sản xuất có thể tư vấn cấu hình máy phù hợp hơn với dây chuyền thực tế.

Ứng dụng của máy chia cuộn tự động trong công nghiệp

Automatic Slitting Machine có thể được sử dụng trong nhiều lĩnh vực:

Ngành Film và nhựa

Chia cuộn màng nhiệt BOPP, PE, PP, PET, CPP và các loại film kỹ thuật.

Ngành băng keo

Sản xuất các cuộn adhesive tape, double-sided tape và industrial tape.

Ngành giấy và bao bì

Chia cuộn giấy và vật liệu bao bì thành các khổ nhỏ.

Ngành điện tử

Gia công các loại film, vật liệu cách điện, tape và vật liệu bảo vệ.

Ngành ô tô

Gia công protective film, adhesive tape, foam và các vật liệu dạng cuộn sử dụng trong sản xuất linh kiện.

Ngành vật liệu công nghiệp

Chia các loại non-woven, rubber, foam và vật liệu kỹ thuật dạng cuộn.

Vì sao nên lựa chọn máy chia cuộn tự động theo từng loại vật liệu?

Không có một cấu hình Automatic Slitting Machine duy nhất phù hợp tối ưu cho tất cả vật liệu.

Ví dụ, máy chia PET film có thể yêu cầu kiểm soát lực căng và mép cắt khác với máy chia giấy. Trong khi đó, rubber và foam có độ đàn hồi khác nhau nên yêu cầu về dao và phương pháp cuộn cũng có thể khác.

Do đó, khi thiết kế máy cần xem xét đồng thời:

Đặc tính vật liệu.
Độ dày.
Độ đàn hồi.
Chiều rộng.
Tốc độ.
Phương pháp cắt.
Yêu cầu cuộn thành phẩm.
Độ chính xác.

Đây là lý do việc cung cấp mẫu vật liệu thực tế hoặc thông số kỹ thuật chi tiết cho nhà sản xuất có thể giúp quá trình tư vấn cấu hình chính xác hơn.

Dongwoost – Máy chia cuộn tự động công nghiệp

Dongwoost Vina cung cấp giải pháp Automatic Slitting Machine – máy chia cuộn tự động công nghiệp cho các ứng dụng xử lý vật liệu dạng cuộn.

Tùy theo loại vật liệu và yêu cầu sản xuất, máy có thể được cấu hình với:

Hệ thống unwinding.
Slitting unit.
Tension control.
EPC / web guide.
Rewinding system.
PLC & HMI.
Servo motor.
Hệ thống điều khiển tự động.

Các ứng dụng có thể bao gồm film, PET film, protective film, adhesive tape, paper, non-woven, rubber và foam.

Khi cần lựa chọn máy, khách hàng nên cung cấp các thông số về vật liệu, độ dày, chiều rộng cuộn nguyên liệu, đường kính cuộn, chiều rộng thành phẩm, đường kính cuộn thành phẩm và tốc độ sản xuất yêu cầu để xác định cấu hình phù hợp.

Nếu bạn đang tìm kiếm Automatic Slitting Machine, Film Slitting Machine, PET Film Slitting Machine hoặc Slitter Rewinder Machine. Hãy xác định rõ thông số vật liệu và sản phẩm đầu ra trước khi lựa chọn cấu hình máy. Nếu có thắc mắc hay cần tư vấn chi tiết về sản phẩm vui lòng liên hệ với chúng tôi theo địa chỉ dưới đây.
